Модифицированный PPO
Типичный модель:
Применение продукции:

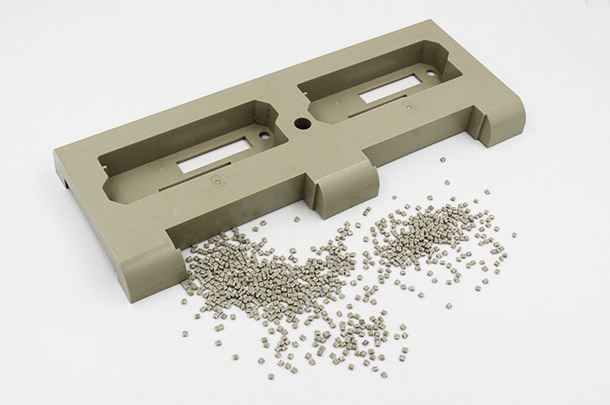

Корпус электронной продукции , сложная конструктивная деталь и литая пластмассовая деталь
Характеристика продукции
Безгалогенный огнестСвойство продукции
Прекрасная механическая и химическая сбалансированность механики, хорошая ударная прочность, хорошая поверхностная глянцевитость, безгалогенный огнест
Пункт и страндарт испытания | Безгалогенный огнестойский модель без | |||
Пункт | Стандарт испытания | Условия испытания | Международная единица | 6515HP-NHV0 |
Механическая характеристика | ||||
Прочность на разрыв | ASTM D638 | 50mm/min | MPa | 57 |
Коэффициент удлинения | ASTM D638 | 50mm/min | % | 40 |
Прочность при изгибе | ASTM D790 | 2mm/min | MPa | 85 |
Модуль при изгибе | ASTM D790 | 2mm/min | MPa | 2000 |
Ударная прочность на вырез консольной балки | ASTM D256 | 3.2mm,23℃ | J/m | 350 |
Термическое свойство | ||||
Горячедеформированная температура | ASTM D648 | 1.8MPa,6.4mm | ℃ | 110 |
Электрическое свойство | ||||
Удельное объёмное сопротивление | ASTM D257 | - | Ω.cm | 1016 |
Другие | ||||
Содержание стекловолокна | -- | -- | % | - |
Удельный вес | ASTM D792 | 23℃ | g/cm3 | 1.1 |
Коэффициент усадки | ASTM D955 | 23℃ | % | 0.4/0.6 |
Водопоглощение | ASTM D570 | 23℃,24h | % | 0.1 |
Огнест | UL94 | 1.6mm | class | V0 |
3.2mm | V0 | |||
Рекомендуемая технология обработки | ||||
Температура расплава | ℃ | 240-270℃ | ||
Температура барабана | ℃ | 250-300 | ||
Температура формы | ℃ | 50-60℃ | ||
Предварительная сушка | 90-100℃ 2hr |
Больше модели Подробную информацию о регистрации, пожалуйста, после просмотра загрузки
Область применения
Контактный телефон
+86 510-68755233
Контактный телефон:+86 13861842075/ +86 510-68755233 /Email: roddick.weng@js-plastics.com
Отдел сбыта :+86 13861842075/ +86 510-68755233 /Email: roddick.weng@js-plastics.com
корпорация: ООО Корпорация Хунсюй (Гонконга)Адрес:Западное крыло , этаж 2, №822 проспект Личжицзяо залива Чанша, г.Цзюлун Гонконга
Техническая поддержка:junyi
