Модифицированный PA66-ООО Корпорация Хунсюй (Гонконга)

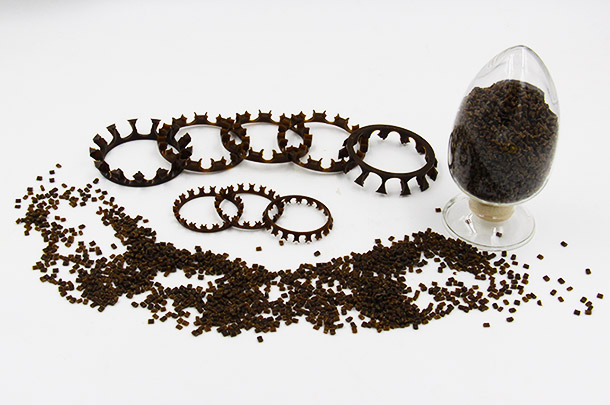

Свойство продукции

Размер устойчивый, коробление низкое, высокая механическая прочность, высокая температуростойкость, прекрасный внешний вид, отличная комплексная характеристика

Пункт и страндарт испытания				Типичный модель
Пункт	Стандарт испытания	Условия испытания	Международная единица	PA66-30GF	FRPA66-30GF	NHFRPA66
Механическая характеристика
Прочность на разрыв	ASTM D638	10mm/min	MPa	190	150	70
Коэффициент удлинения	ASTM D638	10mm/min	%	2.1	2.0	10
Прочность при изгибе	ASTM D790	2mm/min	MPa	250	210	100
Модуль при изгибе	ASTM D790	2mm/min	MPa	8000	8500	3100
Ударная прочность на вырез консольной балки	ASTM D256	3.2mm,23℃	J/m	125	95	60
Твердость Росквол	ASTM D785	R-Scale	-	121	121	120
Термическое свойство
Горячедеформированная температура	ASTM D648	0.45MPa,6.4mm	℃	250	260	230
Горячедеформированная температура	ASTM D648	1.8MPa,6.4mm	℃	240	250	90
Электрическое свойство
Удельное объёмное сопротивление	ASTM D257	-	Ω.cm	1015	1014	1014
Другие
Содержание стекловолокна	--	--	%	30	30	--
Коэффициент усадки	ASTM D955	23℃	%	0.3/0.9	0.3/0.9	1.1/1.4
Водопоглощение	ASTM D570	23℃，24h	%	0.7	0.6	1.8
Огнест	UL94	1.6mm	class	HB	V-0	V-0
Огнест	UL94	3.2mm	class	HB	V-0	V-0
Рекомендуемая технология обработки
Температура расплава			℃	275-300	270-300	245-265
Температура барабана			℃	250-290	245-285	230-260
Температура формы			℃	60-100	50-70	40-60
Предварительная сушка				90-110℃ 4-6hr	90-110℃ 4-6hr	90-110℃ 4-6hr
